襯氟不銹鋼放料球閥FQ41F46-16P

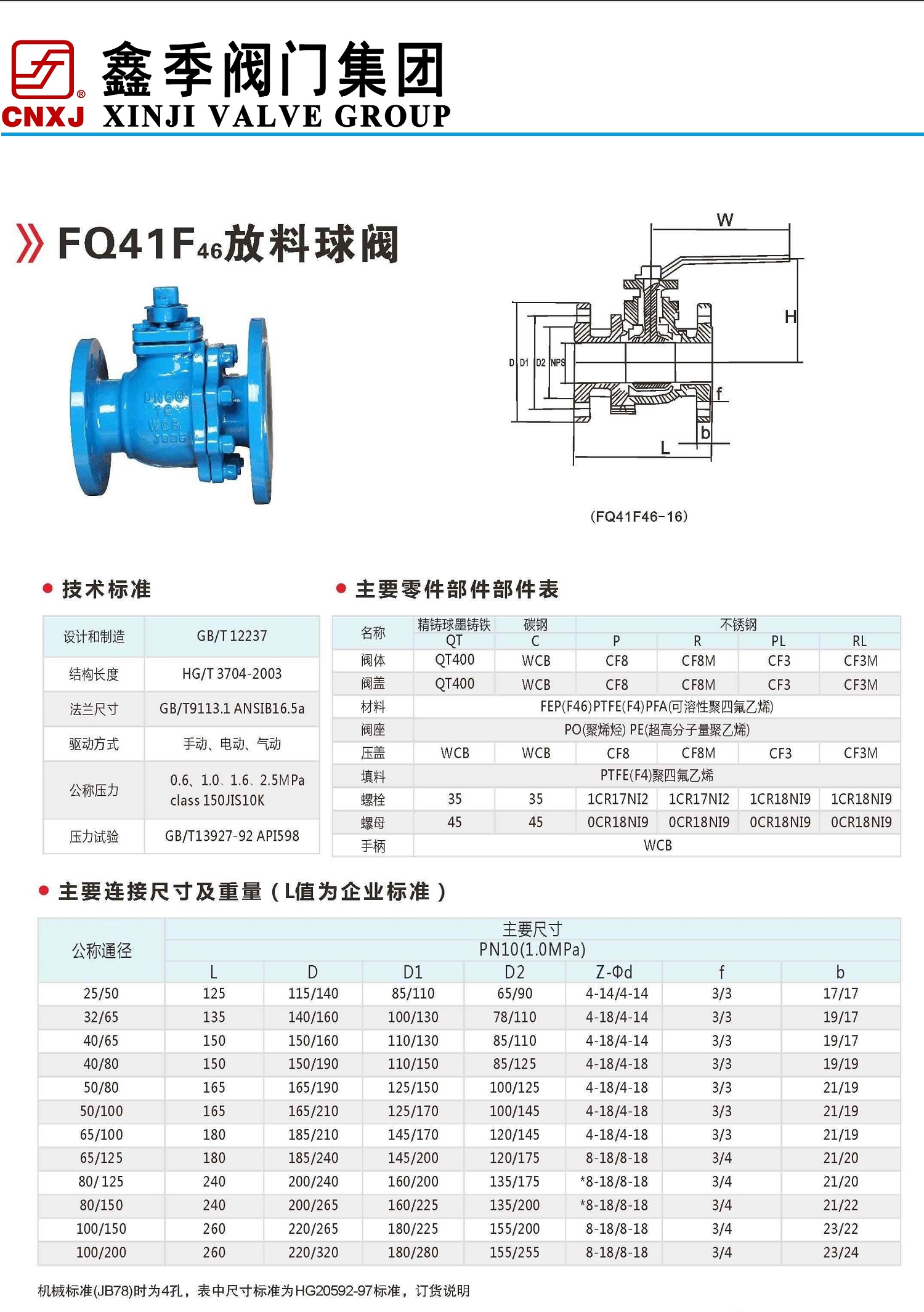

■主要零件及材料  Main parts and materials

零件名稱part name精鑄球墨鑄鐵 casting ductile seat 碳鋼carbon steel不銹鋼 stainless steel
QTCPRPTPL
閥體、閥蓋
Body、cover
QT400WCBCF8CF8MCf3CF3M
球體sphereQT400WCBCF8CF8M
CF3M
內襯材料閥座Lining material seatFEP(F46)、PTFE(F4)、PFA(可溶性聚四氯乙烯)po(聚烯徑)PE(超高分子量聚乙烯)
填料壓蓋Packing glandWCBWCBCf8CF8MCf3CF3M
填料packingPTFE(F4)聚四氯乙烯
螺栓Bolt35351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni9
螺母Nut45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9
手柄 HandleWCB





技術標準 technical standard
設計和制造Design and manufacturing

GB/T12237
結構長度structure length

HG/T3704-2003
GB 12221 ASME B 16.10
法蘭尺寸Flange sizeGb/T9113.1-2000 ANSIB 16.5a
驅動方式Drive mode

對夾、法蘭/water、flange
公稱壓力Nominal pressure

0.6、1.0、1.6、2.5MPa
class150 JIS 10K
壓力實驗Pressure test

GB/T13927-92API598

■主要零件及材料Main parts and materials

公稱通徑nominal diameter主要尺寸main dimensions參數值the reference water
PN10(1.0MPa)
DN(mm)LDD1D2Z-φdFBD0H重量(kg)
25/50125115/14085/11065/904-14/4-143/317/1171801056
32/65135140/160100/13078-1104-18/4-143/319/171801207.5
40/65150150/160110/13085/1104-18/4-143/319/172251409
40/80150150/190110/15085/1254-18/4-143/319/1922514010
50/80165165/190125/170100/1454-18/4-183/321/1922515011
50/100165165/210125/170100/1454-18/4-183/321/1922515012
65/100180185/210145/170120/1454-18/4-183/321/1936016015
65/125180185/240145/200120/1754-18/4-183/421/2036016016.5
80/125240200/240160/200135/1758-18/8-183/421/2042021520.5
80/125240200/265160/225135/2008-18/8-183/421/2242021522
100/150260220/265180/225155/2008-18/8-183/423/2242024027.5
100/200260 220/320180/280155/2558-18/8-183/423/2442024030
